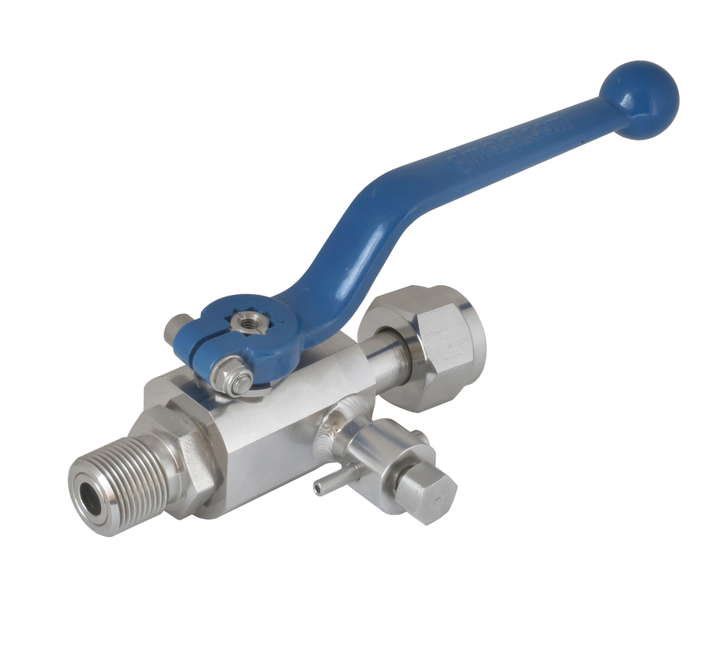

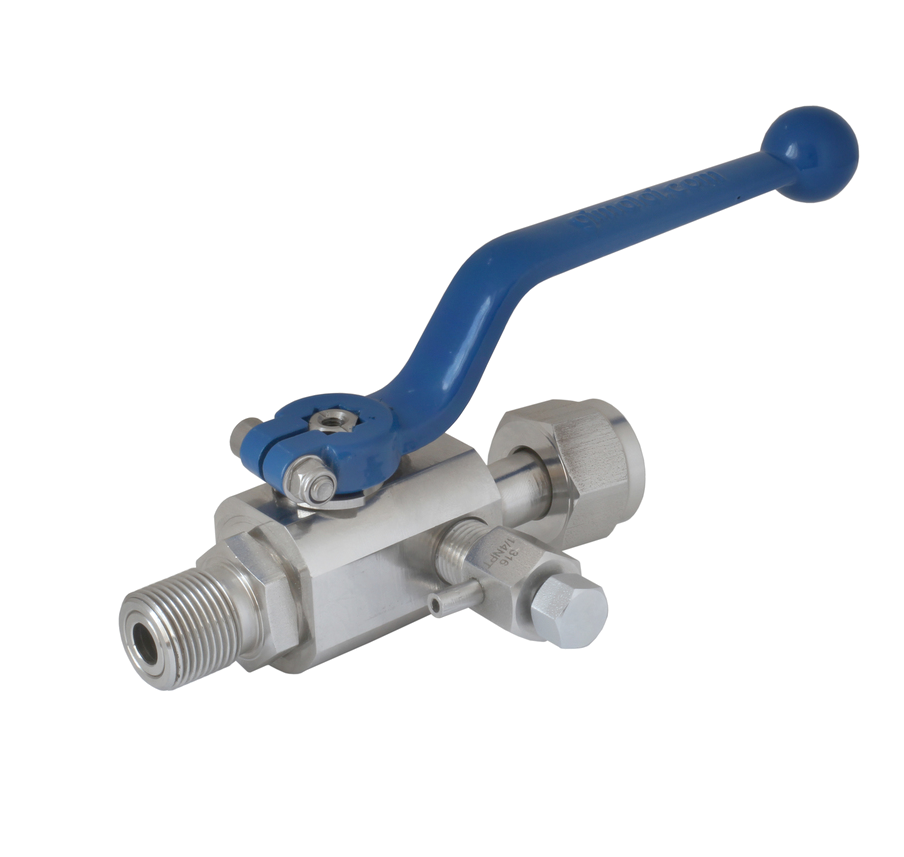

КШ100Д, КШ250Д, КШ320Д
Давление до PN32 МПа
Температура до 200 °С
Номинальный диаметр DN8

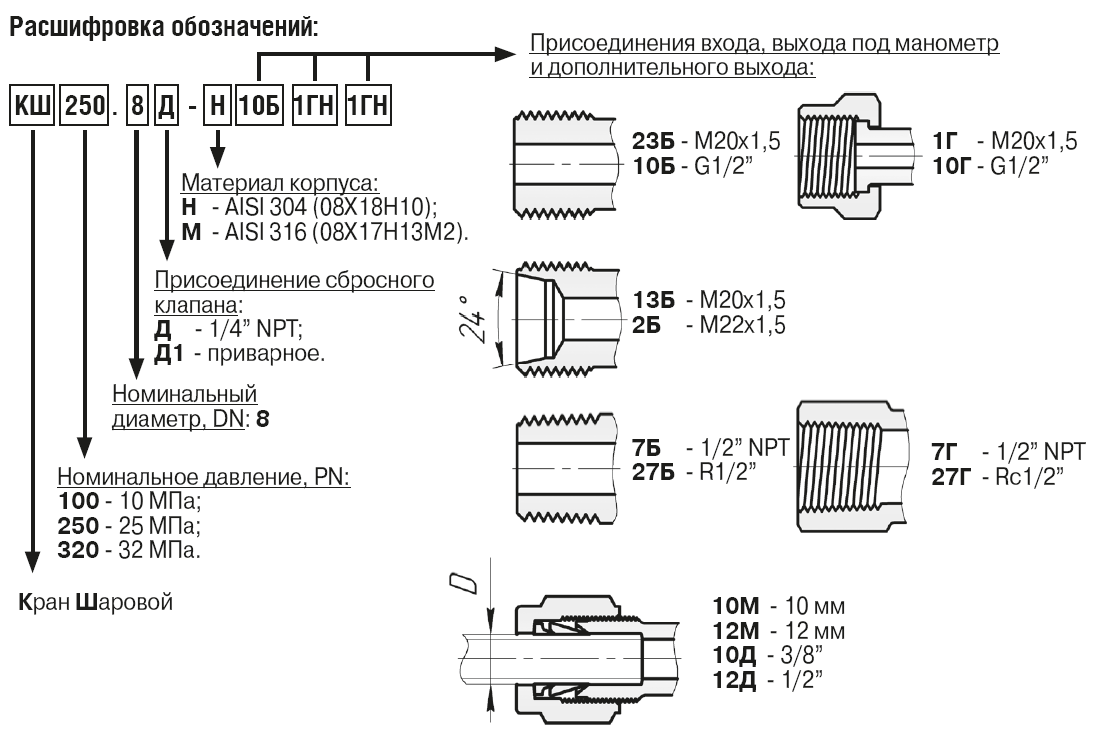

| Обозначение | PN, МПа | DN | Вход | Выход | Выход дополнительный | Присоединение сбросного клапана к корпусу | Корпус | Сёдла | Темп., ºС | Всего предложений: 4032 |
|---|---|---|---|---|---|---|---|---|---|---|
| КШ100.8Д-Н23Б5ГН | 10 | 8 | М20х1,5 наружн. (ГОСТ 24705) - 23Б | М12х1,5 внутр. подвижн. (3-2-1 ГОСТ 25164) - 5ГН | отсутствует | резьба 1/4" NPT | AISI 304 (08Х18Н10) | PEEK | -40…200 | |
| КШ250.8Д-Н23Б5ГН | 25 | 8 | М20х1,5 наружн. (ГОСТ 24705) - 23Б | М12х1,5 внутр. подвижн. (3-2-1 ГОСТ 25164) - 5ГН | отсутствует | резьба 1/4" NPT | AISI 304 (08Х18Н10) | PEEK | -40…200 | |
| КШ320.8Д-Н23Б5ГН | 32 | 8 | М20х1,5 наружн. (ГОСТ 24705) - 23Б | М12х1,5 внутр. подвижн. (3-2-1 ГОСТ 25164) - 5ГН | отсутствует | резьба 1/4" NPT | AISI 304 (08Х18Н10) | PEEK | -40…200 | |
| КШ100.8Д1-Н23Б5ГН | 10 | 8 | М20х1,5 наружн. (ГОСТ 24705) - 23Б | М12х1,5 внутр. подвижн. (3-2-1 ГОСТ 25164) - 5ГН | отсутствует | сварка | AISI 304 (08Х18Н10) | PEEK | -40…200 | |
| КШ250.8Д1-Н23Б5ГН | 25 | 8 | М20х1,5 наружн. (ГОСТ 24705) - 23Б | М12х1,5 внутр. подвижн. (3-2-1 ГОСТ 25164) - 5ГН | отсутствует | сварка | AISI 304 (08Х18Н10) | PEEK | -40…200 | |
| КШ320.8Д1-Н23Б5ГН | 32 | 8 | М20х1,5 наружн. (ГОСТ 24705) - 23Б | М12х1,5 внутр. подвижн. (3-2-1 ГОСТ 25164) - 5ГН | отсутствует | сварка | AISI 304 (08Х18Н10) | PEEK | -40…200 | |
| КШ100.8Д-Н10Б5ГН | 10 | 8 | G1/2" наружн. (ГОСТ 6357) - 10Б | М12х1,5 внутр. подвижн. (3-2-1 ГОСТ 25164) - 5ГН | отсутствует | резьба 1/4" NPT | AISI 304 (08Х18Н10) | PEEK | -40…200 | |
| КШ250.8Д-Н10Б5ГН | 25 | 8 | G1/2" наружн. (ГОСТ 6357) - 10Б | М12х1,5 внутр. подвижн. (3-2-1 ГОСТ 25164) - 5ГН | отсутствует | резьба 1/4" NPT | AISI 304 (08Х18Н10) | PEEK | -40…200 | |
| КШ320.8Д-Н10Б5ГН | 32 | 8 | G1/2" наружн. (ГОСТ 6357) - 10Б | М12х1,5 внутр. подвижн. (3-2-1 ГОСТ 25164) - 5ГН | отсутствует | резьба 1/4" NPT | AISI 304 (08Х18Н10) | PEEK | -40…200 | |
| КШ100.8Д1-Н10Б5ГН | 10 | 8 | G1/2" наружн. (ГОСТ 6357) - 10Б | М12х1,5 внутр. подвижн. (3-2-1 ГОСТ 25164) - 5ГН | отсутствует | сварка | AISI 304 (08Х18Н10) | PEEK | -40…200 |
