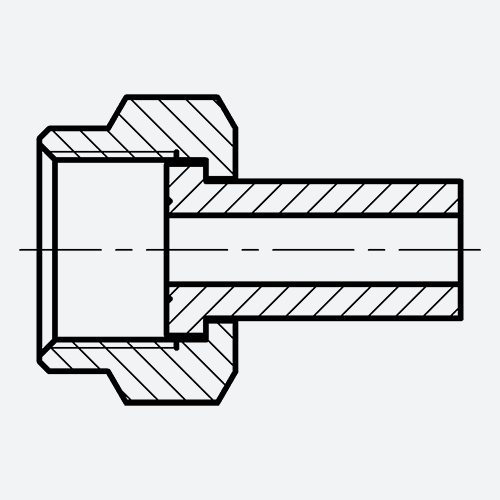

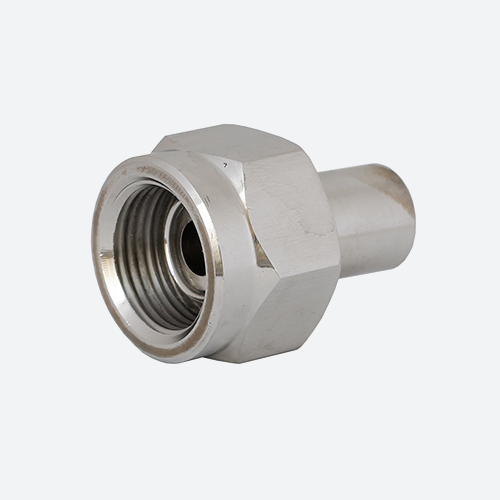

Соединения навертные с плоским ниппелем

Перейти к выбору

pdf, 2.62 МБ

pdf, 1.53 МБ

Обозначение	Присоединение 1	Присоединение 2	Материал
П-Н1ГН14СВ	М20х1,5 внутр. подвижн. (3-4-1 ГОСТ 25164) - 1ГН	14 мм под приварку встык - 14СВ	AISI 304 (08Х18Н10)
П-С1ГН14СВ	М20х1,5 внутр. подвижн. (3-4-1 ГОСТ 25164) - 1ГН	14 мм под приварку встык - 14СВ	Ст20
П-Н10ГН14СВ	G1/2" внутр. подвижн. (ГОСТ 6357) - 10ГН	14 мм под приварку встык - 14СВ	AISI 304 (08Х18Н10)
П-С10ГН14СВ	G1/2" внутр. подвижн. (ГОСТ 6357) - 10ГН	14 мм под приварку встык - 14СВ	Ст20
П-Г1ГН14СВ	М20х1,5 внутр. подвижн. (3-4-1 ГОСТ 25164) - 1ГН	14 мм под приварку встык - 14СВ	сталь 09Г2С
