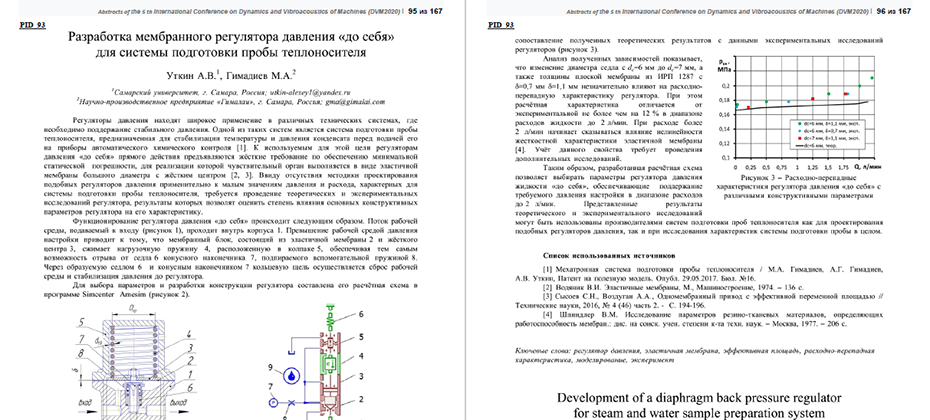

Разработка мембранного регулятора давления «до себя» для системы подготовки пробы теплоносителя
- 18 сентября 2020
- Уткин А.В., Гимадиев М.А.
Аннотация
Регуляторы давления находят широкое применение в различных технических системах, где необходимо поддержание стабильного давления. Одной из таких систем является система подготовки пробы теплоносителя, предназначенная для стабилизации температуры и давления конденсата перед подачей его на приборы автоматического химического контроля. К используемым для этой цели регуляторам давления «до себя» прямого действия предъявляются жёсткие требование по обеспечению минимальной статической погрешности, для реализации которой чувствительный орган выполняется в виде эластичной мембраны большого диаметра с жёстким центром. Ввиду отсутствия методики проектирования подобных регуляторов давления применительно к малым значениям давления и расхода, характерных для системы подготовки пробы теплоносителя, требуется проведение теоретических и экспериментальных исследований регулятора, результаты которых позволят оценить степень влияния основных конструктивных параметров регулятора на его характеристику.
